Kanał Elbląski

01 / Statek i wózek
Widok boczny statku na kratowym wózku — fragment oryginalnego arkusza z 1861 roku
Detal oryginalnego arkusza · ZFB 11,029
Architekturmuseum TU Berlin · CC0
Otwórz źródło ↗

Statek.Na szynach.

Na pięciu pochylniach statek opuszcza wodę. Wjeżdża na kratowy wózek, pokonuje wzgórze i znów zaczyna płynąć. Cały układ napędza woda.

Uruchom mechanizmPrześledź szlak
Woda → ląd → wodaPięć pochylni. Jeden pomysł.1860 — 2026
01 / Maszyna

Woda wykonuje pracę.

Przesuń statek. Drugi wózek ruszy w przeciwną stronę. Prześledź drogę energii: od koła wodnego, przez przekładnię i bęben, aż do stalowej liny.

Model poglądowy · Pochylnia Buczyniec

Statek jedzie po lądzie. Drugi wózek wraca.

Steruj przejazdem i obserwuj jednoczesny ruch obu wózków, pracę bębna linowego oraz zanurzanie platformy w stanowiskach wodnych.

Model poglądowy. Przejazd skrócony do 14 s. Geometria i odczyt wysokości są uproszczone; 0 m oznacza poziom dolnego stanowiska. Model nie oblicza sił.

Poglądowy model ruchu pochylni BuczyniecStatek na kratowym wózku z czterema widocznymi kołami zjeżdża z górnego stanowiska do dolnego. Pusty wózek na równoległym torze jedzie w przeciwnym kierunku. Oba są sterowane linami na wspólnym bębnie napędzanym kołem wodnym. Geometria jest schematyczna, a czas animacji skrócony; nie jest to symulacja fizyczna.MASZYNOWNIAWÓZEK A · STATEK W DÓŁWÓZEK B · PUSTY W GÓRĘSTANOWISKO GÓRNE+20,6 mSTANOWISKO DOLNE0 m · POZIOM ODNIESIENIAGEOMETRIA SCHEMATYCZNAtor B odsunięty dla czytelności
Etap przejazduWyjazd ze stanowiska górnego
Położenie statku8%
Nad dolnym stanowiskiem19,0 m

490 m długość pochylni20,6 m różnica poziomów4 + 4 koła widoczne z boku≈ 15 min orientacyjny czas przejazdu
Rysunki techniczne i fotografie 4 plansze · dokument i rekonstrukcje
ZFB–29
Oryginalny arkusz konstrukcyjnyźródło historyczne oraz rekonstrukcje opisowe

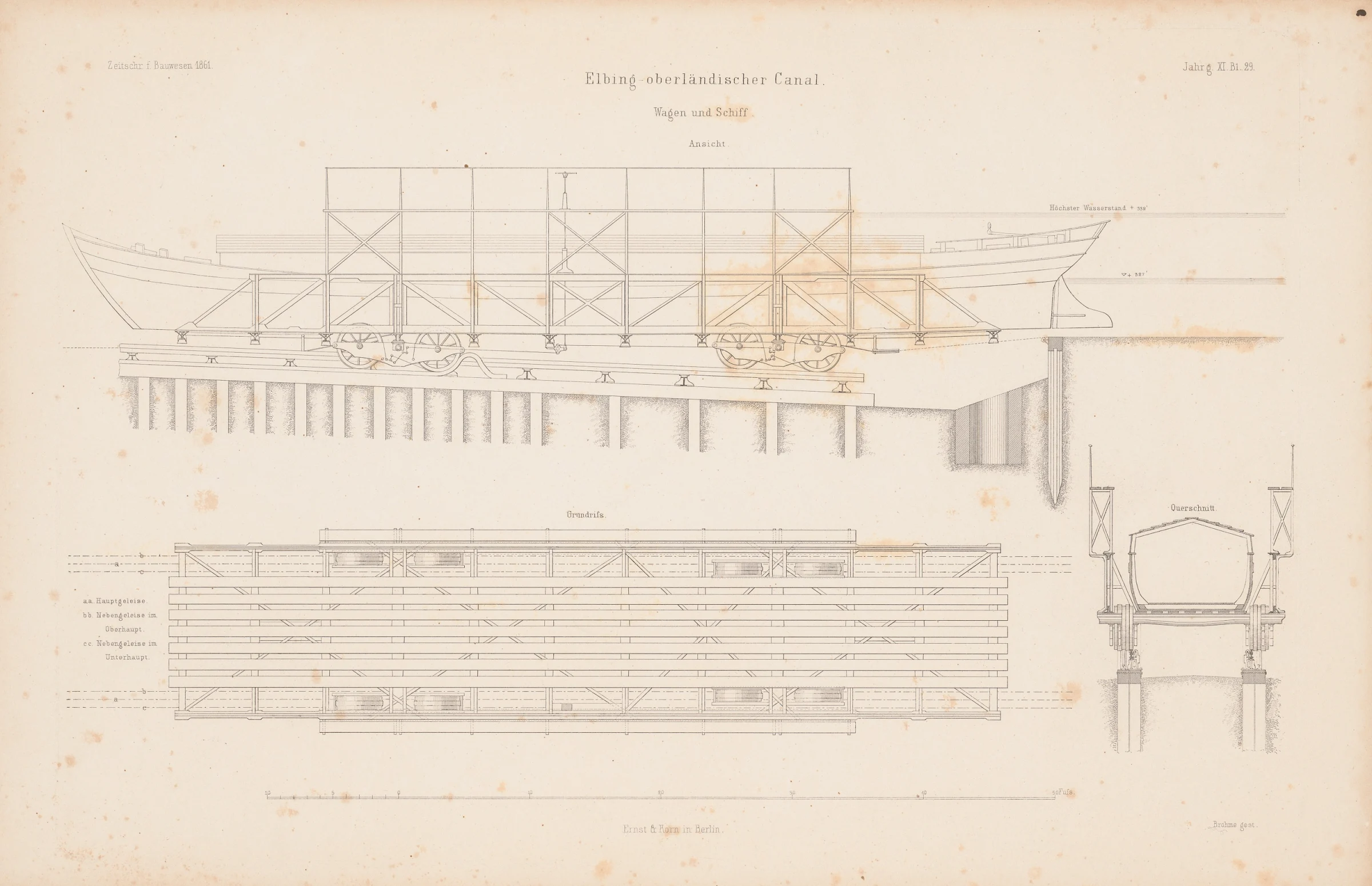

Oryginalny arkusz techniczny z 1861 roku: widok boczny, rzut z góry i przekrój poprzeczny wózka Kanału Elbląskiego ze statkiem
„Elbing-oberländischer Canal — Wagen und Schiff”, Zeitschrift für Bauwesen, 1861. Architekturmuseum der TU Berlin, ZFB 11,029 · CC0.
Część lądowanachylenie ok. 1:12około 8,3%
Część podwodnanachylenie ok. 1:24łagodne podparcie kadłuba
Układ torowy2 tory · 2 wózkipołączone liną stalową
Podwozie wózka8 kół · 4 osiemasa 24 t · nośność 50 t
Statek kanałowyokoło 25 × 3,2 mniski, długi kadłub i otwarty górny pokład
Rysunek kontra obiekt

Sprawdź rysunek na obiekcie.

Fotografie pokazują to, czego nie wolno zgubić w schemacie: położenie kół na szynach, nitowaną kratownicę oraz sposób, w jaki kadłub spoczywa wewnątrz wózka.

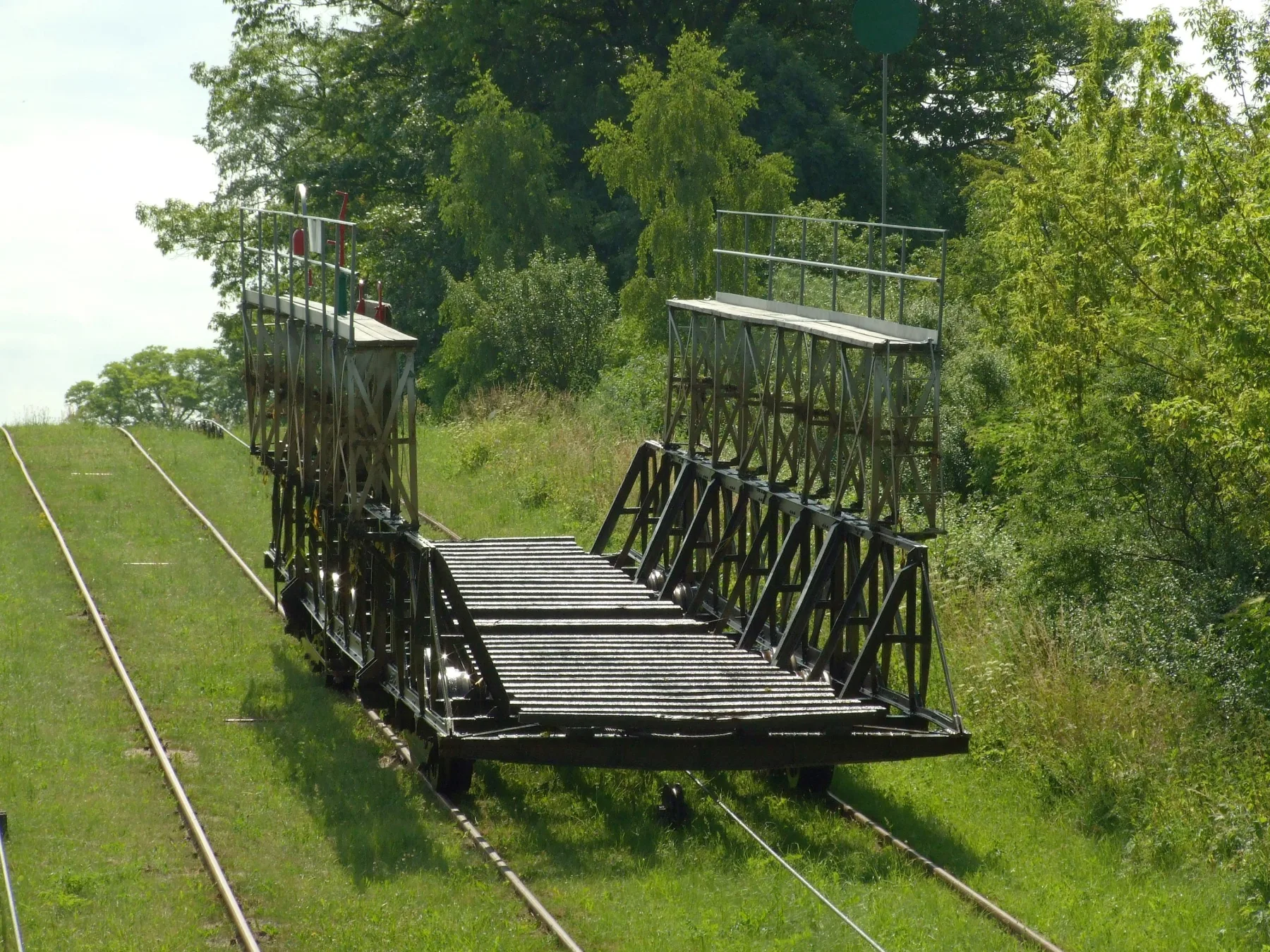

Pełny pusty wózek pochylni Całuny ustawiony na szynach, widok ramowo-kratowej konstrukcji i podwozia
Konstrukcja rzeczywistaPusty wózek: rama, pomosty i zespoły kółAktron · CC BY 3.0 / Wikimedia Commons

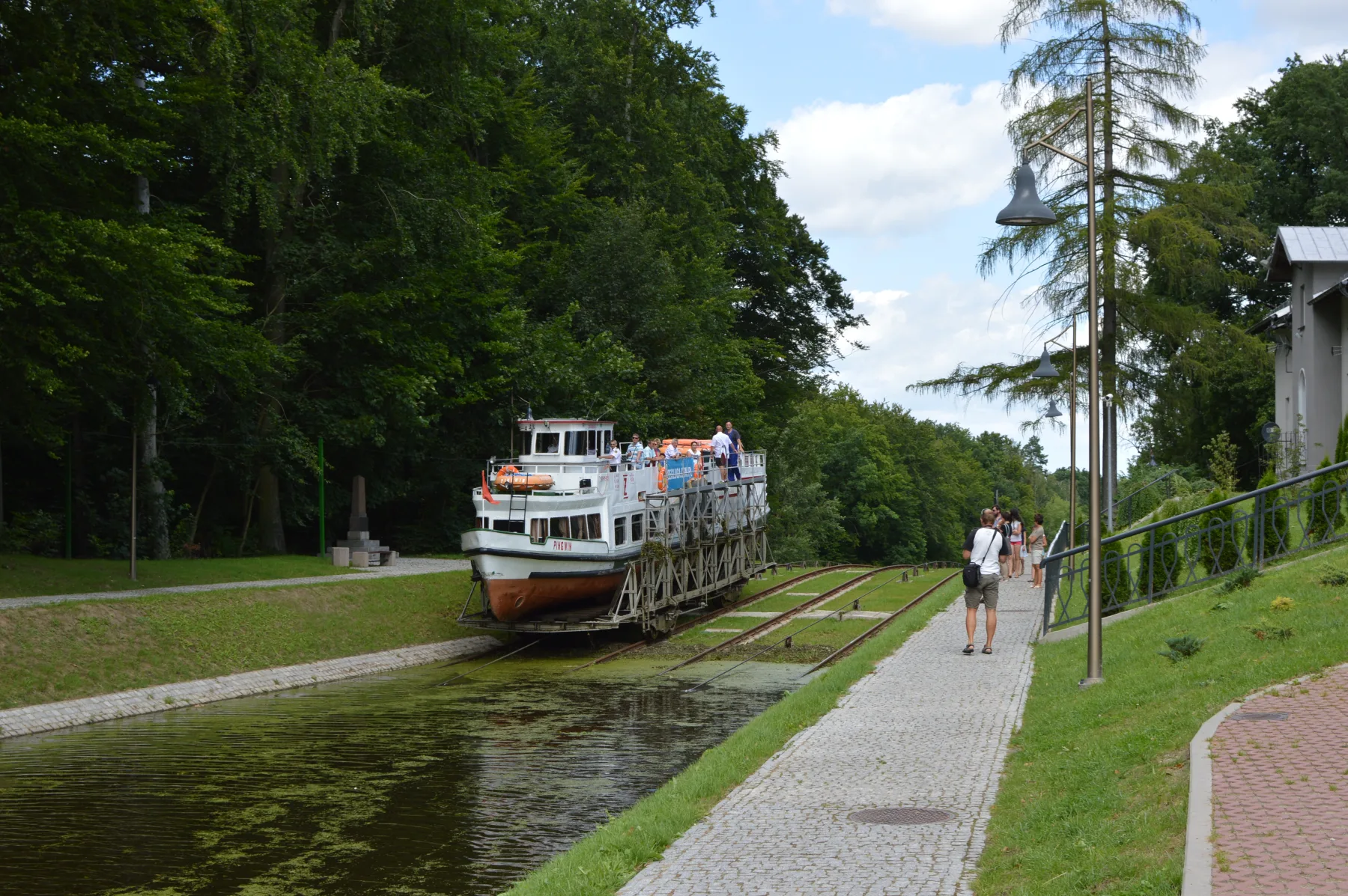

Dwupokładowy statek Pingwin na ramowo-kratowym wózku, dokładnie ustawionym na torach pochylni Buczyniec
Statek na pochylni„Pingwin” wewnątrz kratowej ramyWojciech Pędzich · CC BY 3.0 / Wikimedia Commons

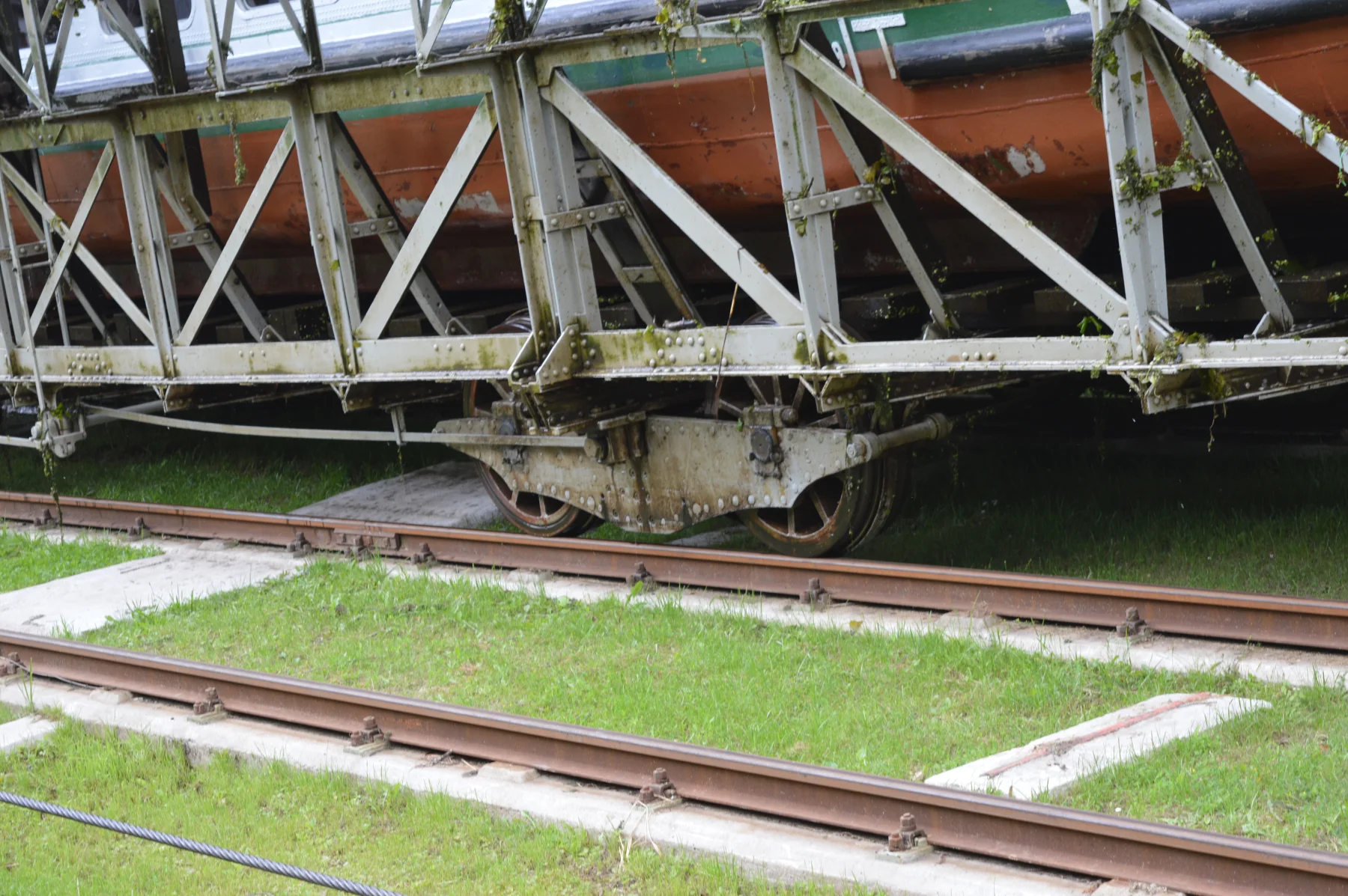

Zbliżenie dwuosiowego zespołu kół wózka stojących bezpośrednio na szynie pochylni
Detal podwoziaDwie osie jednego zespołu kółWojciech Pędzich · CC BY 3.0 / Wikimedia Commons

Arkusz historyczny: Architekturmuseum der TU Berlin, ZFB 11,029 (1861, CC0). Parametry współczesnych wózków i układu torowego: Wody Polskie.Zobacz opis zarządcy. Wymiary jednostek „Pingwin”, „Ostróda”, „Marabut”, „Birkut” i „Kormoran”:Rejestr Statków Śródlądowych PRS 2025.

02 / Wspólne skale

Długość torów.
Różnica poziomów.

Buczyniec ma najdłuższe torowisko. Oleśnica pokonuje największy spadek. Porównaj urządzenia w kolejności od Elbląga w stronę Buczyńca.

Torowisko: 0–500 m Spadek: 0–25 m

Każda miara ma tę samą skalę we wszystkich pięciu wierszach.

  1. Całuny

    turbina Francisa

    Długość torowiska
    352,00 m
    Spadek
    13,83 m
  2. Jelenie

    koło wodne

    Długość torowiska
    433,00 m
    Spadek
    21,99 m
  3. Oleśnica

    koło wodne

    Długość torowiska
    479,00 m
    Spadek
    24,20 m
  4. Kąty

    koło wodne

    Długość torowiska
    404,00 m
    Spadek
    18,88 m
  5. Buczyniec

    koło wodne

    Długość torowiska
    490,30 m
    Spadek
    20,62 m

Spadek to różnica poziomów wody między stanowiskami jednej pochylni. Długość torowiska i spadek opisują różne cechy urządzenia — nie wyznaczają profilu terenu ani odległości między pochylniami.

Wody Polskie — opis i źródła dotyczące pochylni
03 / Obiekty

Pięć adresów maszyny.

Otwórz profil obiektu: dokładne parametry, wymiarowany przekrój, różnice konstrukcyjne, fotografie sprzed rewitalizacji i współczesne oraz mapa punktów dostępnych z lądu.

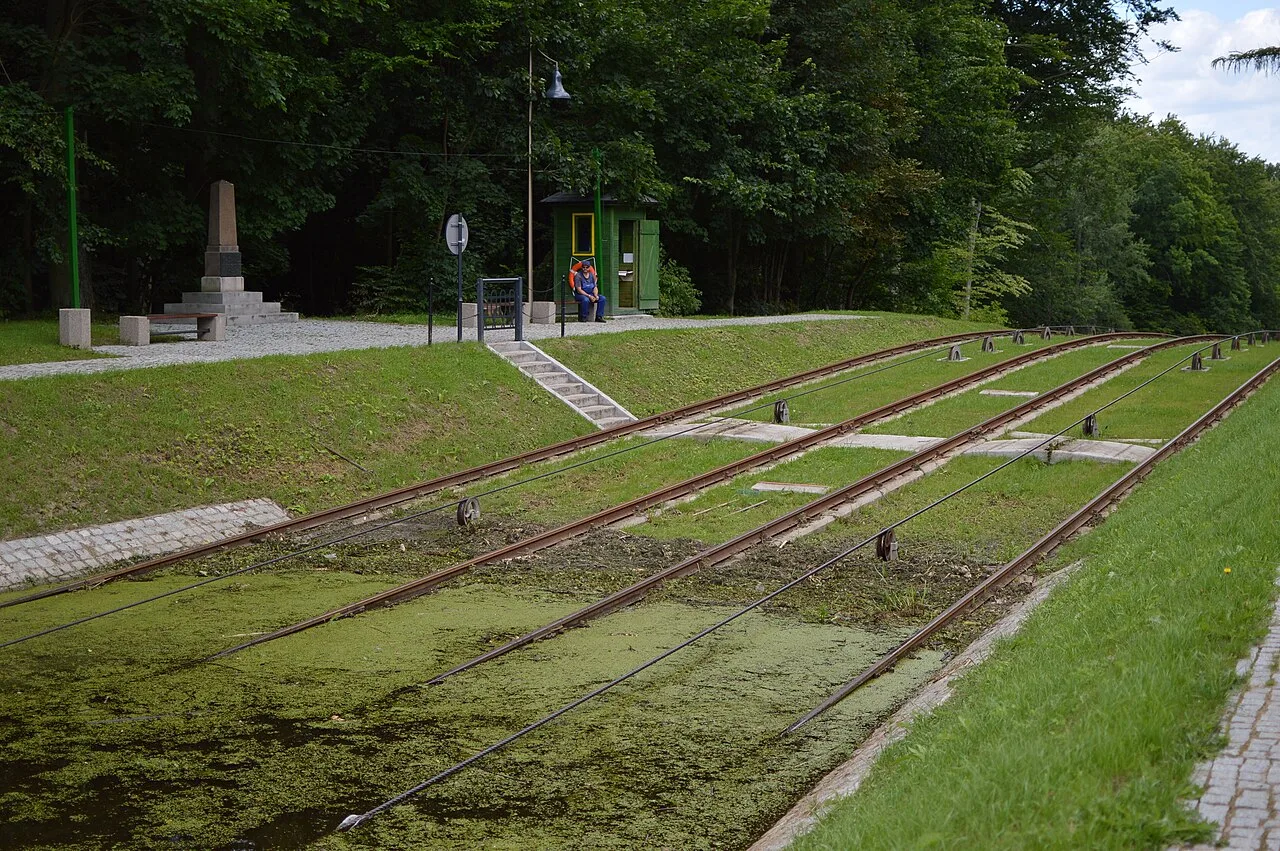

Górne stanowisko pochylni Buczyniec z czterema szynami schodzącymi pod wodę01
km 36+600–37+200

Buczyniec

Najdłuższe torowisko i najlepszy punkt startowy do poznania systemu

Torowisko
490,30 m
Spad
20,62 m
Napęd
koło wodne
Otwórz profil

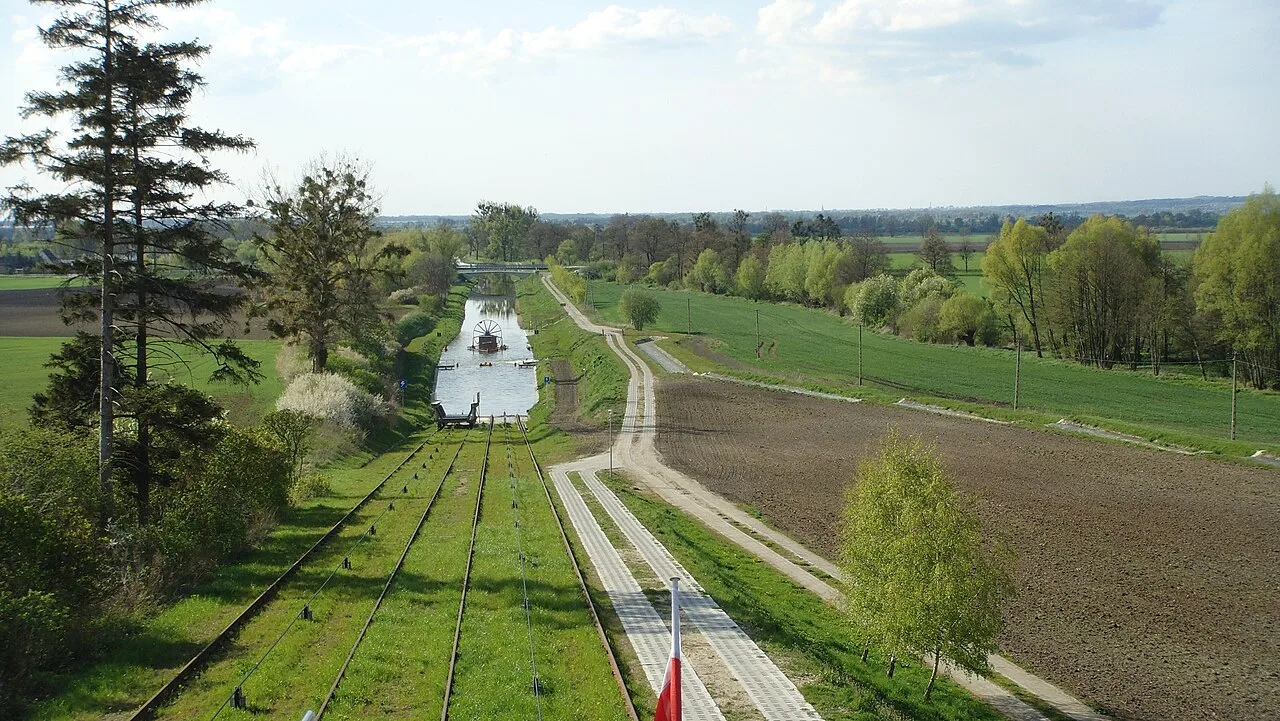

Widok z góry na proste torowisko pochylni Kąty i kanał w otwartym krajobrazie02
km 38+700–39+200

Kąty

Najbardziej zwarty przykład klasycznego układu Steenke

Torowisko
404,00 m
Spad
18,88 m
Napęd
koło wodne
Otwórz profil

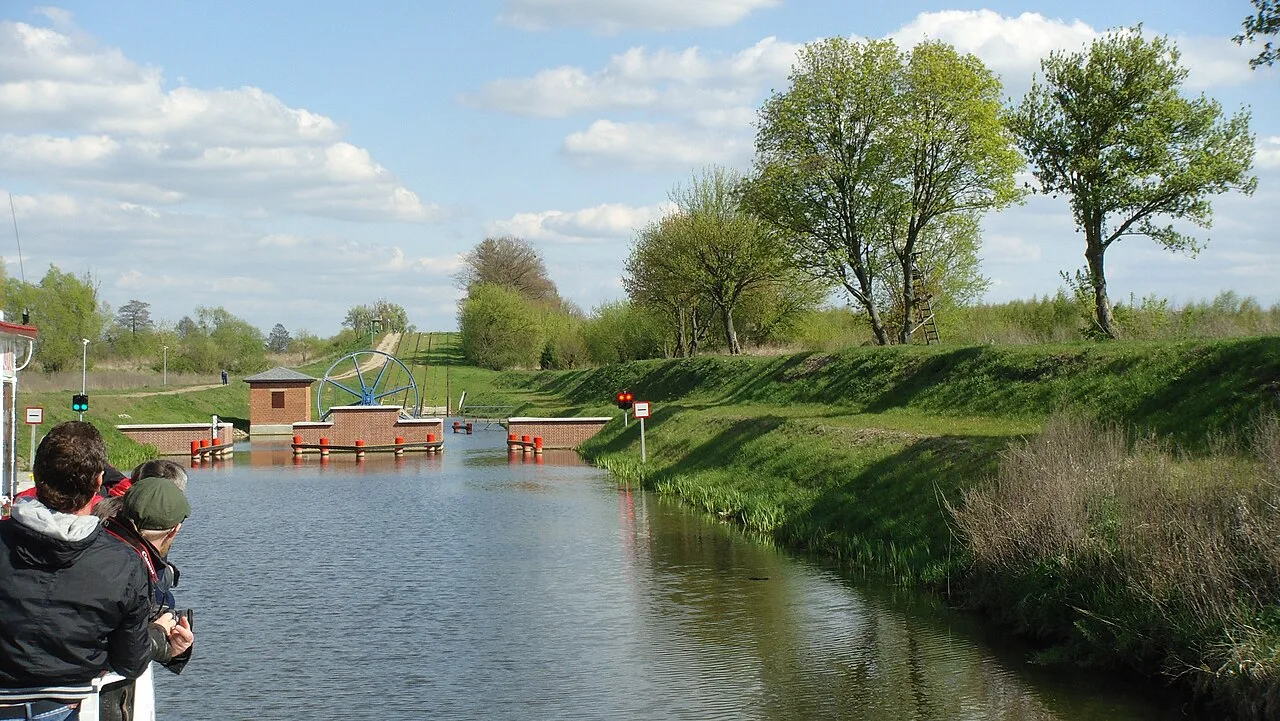

Dolne stanowisko pochylni Oleśnica z kołem linowym i wysokim zielonym zboczem03
km 41+600–42+000

Oleśnica

Największa różnica poziomów w całym zespole: 24,20 m

Torowisko
479,00 m
Spad
24,20 m
Napęd
koło wodne
Otwórz profil

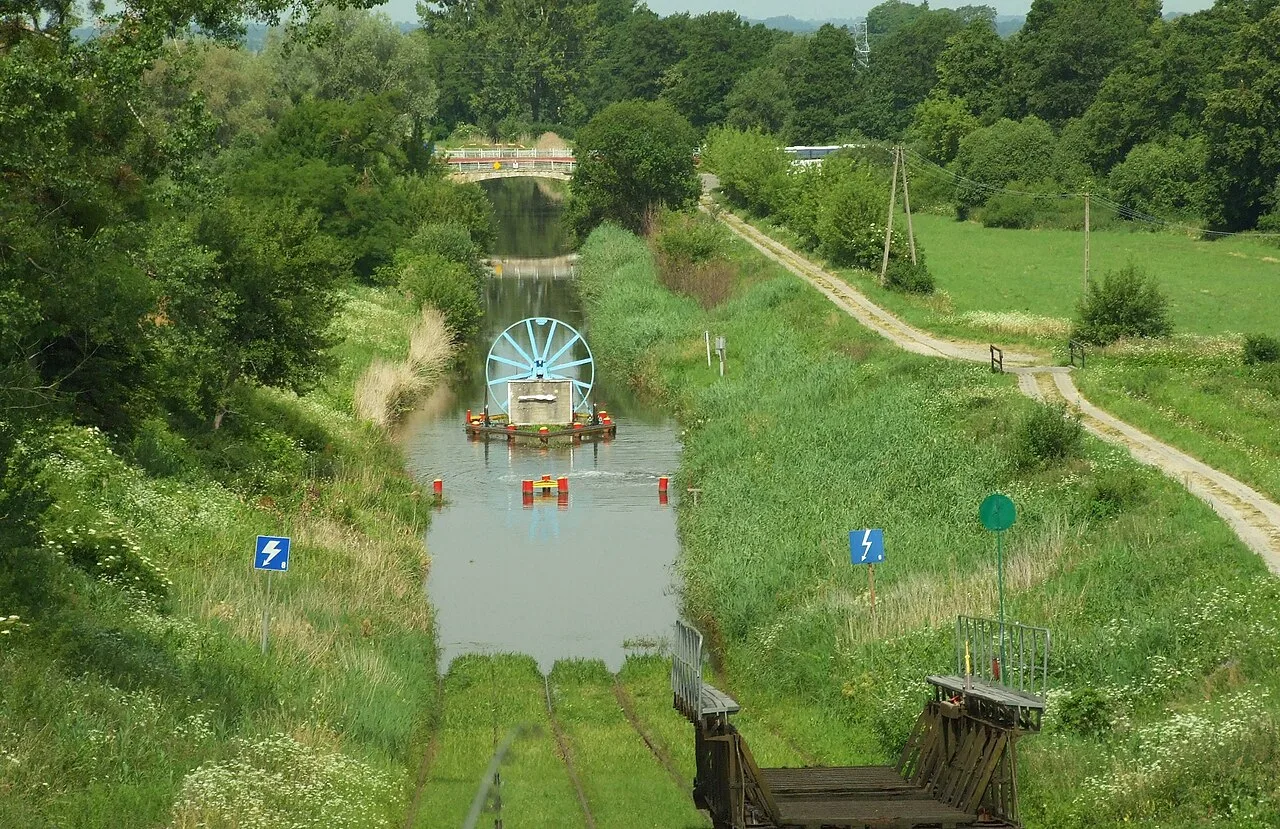

Widok z góry na torowisko pochylni Jelenie schodzące ku dolnemu stanowisku04
km 43+800–44+360

Jelenie

Drugi co do wielkości spad i dobry przystanek na trasie rowerowej

Torowisko
433,00 m
Spad
21,99 m
Napęd
koło wodne
Otwórz profil

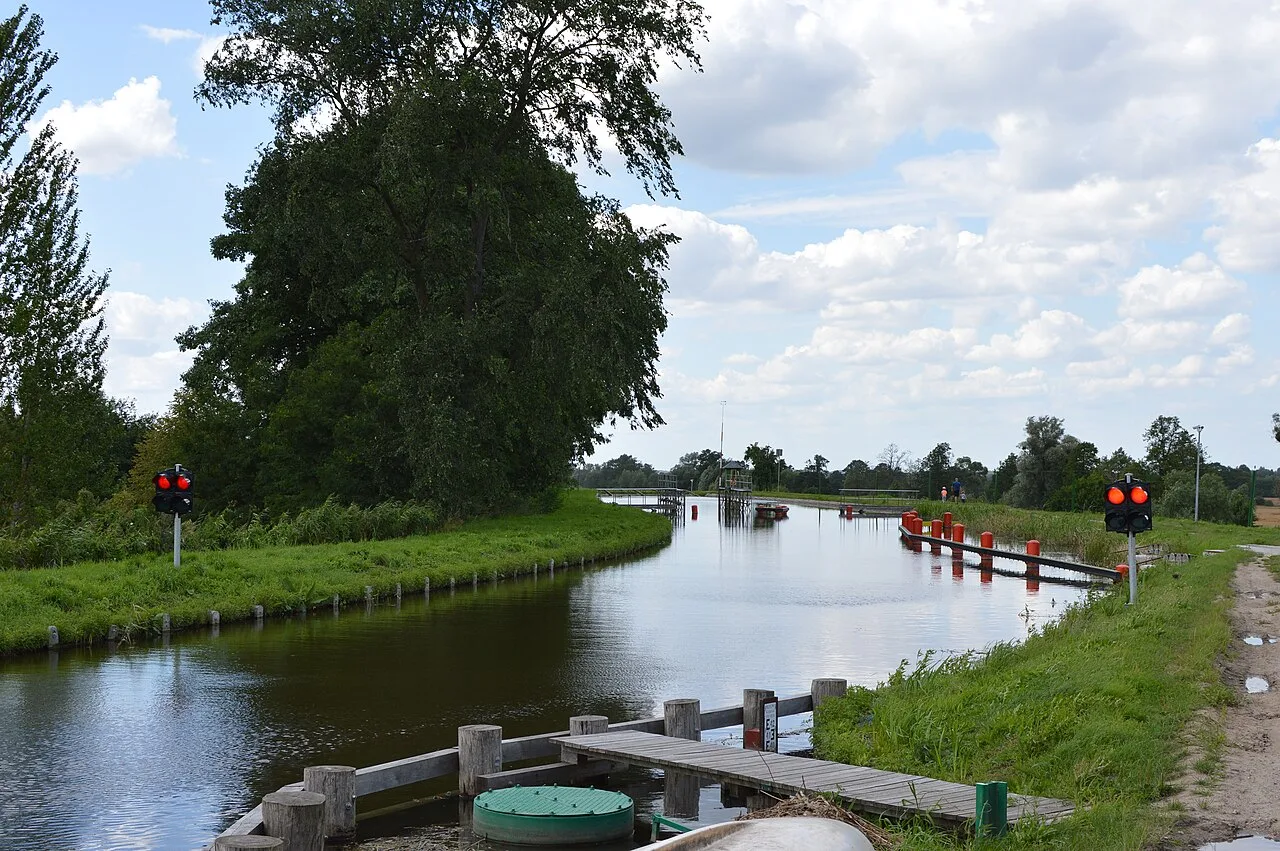

Stanowisko wodne pochylni Całuny z torami schodzącymi pod powierzchnię kanału05
km 45+800–46+300

Całuny

Najmłodsza, najkrótsza i jedyna napędzana turbiną

Torowisko
352,00 m
Spad
13,83 m
Napęd
turbina Francisa
Otwórz profil

Parametry: zestawienie techniczne Kanału Elbląskiego. Zdjęcia: Wikimedia Commons, licencje przy każdym profilu.

04 / Archiwum

Czytaj maszynę z rysunku.

Wybierz arkusz, powiększ go i otwórz oznaczone elementy. Każdy punkt łączy fragment XIX-wiecznego źródła z fotografią tej samej części zachowanej na pochylni.

ZFB 11,029Wózek, statek i układ szyn
100%
Arkusz z 1861 roku pokazujący z boku, z góry i w przekroju wózek Kanału Elbląskiego ze statkiem
Wózek, statek i układ szynWidok boczny, rzut z góry i przekrój poprzeczny jednego wózka transportowego.
Architekturmuseum der TU Berlin · CC0
Jak czytamy źródła

Punkty oznaczają wyłącznie elementy rozpoznawalne na danym arkuszu. Hamulec maszyny wyciągowej nie jest na tych dwóch rycinach pokazany dostatecznie czytelnie, dlatego nie został zaznaczony umownie.

05 / Szlak

Od Elbląga do Ostródy.

Wybierz etap rejsu Elbląg–Ostróda. Mapa pokaże jego przebieg, orientacyjny czas, charakter krajobrazu, fotografię oraz miejsce, które można zobaczyć także z lądu.

7 etapów opowieści≈ 11 h pełny rejs w wybrane dni 2026 r.5 + 2 pochylni i śluz
Statek pasażerski przy nabrzeżu rzeki Elbląg, na tle starego miasta
Benhamburg · CC BY-SA 3.0
Rzeka
Elbląg → Drużno

Miejski port i mosty zwodzone powoli ustępują płaskiemu, otwartemu krajobrazowi Żuław.

Dostęp z lądu

Bulwar Zygmunta Augusta, nabrzeże i dwa mosty zwodzone są dostępne pieszo w centrum Elbląga.

Czasy etapów są orientacyjnym podziałem około 11-godzinnego pełnego rejsu i nie stanowią rozkładu. Aktualna oferta: Żegluga Ostródzko-Elbląska. Lokalizacja i obsługa śluz: Wody Polskie, sezon 2026 (archiwum). Geometria trasy: © autorzy OpenStreetMap, relacja 6926078; mapa nie służy do nawigacji.

06 / Historia

Najpierw transport. Potem zabytek.

Kanał nie powstał jako atrakcja. Był odpowiedzią na problem gospodarczy, laboratorium inżynierii i częścią krajobrazu, który do dziś wymaga stałej opieki. Czytamy go przez zachowane plany, ryciny, dokumenty i działające urządzenia.

GospodarkaTechnikaPracaKrajobraz
Współczesne nabrzeże rzeki Elbląg, historycznego celu transportowego Kanału Elbląskiego
1825–1844Benhamburg · CC BY-SA 3.0
Po co regionowi był kanał?

Najpierw był problem transportu.

Jeziora Oberlandu miały towary i zasoby, lecz droga do portu w Elblągu była długa, kosztowna i zależna od wielu przeładunków.

W 1825 roku pruski parlament krajowy zgodził się na budowę połączenia wodnego. Dopiero pod koniec 1844 roku, po latach pomiarów i projektów, ruszyły roboty ziemne. Chodziło o transport zboża, drewna i wyrobów przemysłowych: wóz konny zabierał ograniczony ładunek, a barka mogła przewieźć go wielokrotnie więcej. Turystyka nie była celem — kanał miał uruchomić gospodarkę zaplecza portu.

1825
decyzja o budowie
Elbląg
port docelowy
1844
początek robót ziemnych
Co wiemy ze źródeł?

Źródła rozdzielają moment decyzji politycznej, wieloletnie projektowanie oraz faktyczne rozpoczęcie budowy. Dlatego nie sprowadzamy powstania kanału do jednej daty. Ten porządek pomaga też pamiętać, że była to inwestycja gospodarcza: projektowano drogę dla towarów, nie przyszłą atrakcję turystyczną.

Próba generalna · 1860

Sześć barek miało odpowiedzieć na jedno pytanie.

Czy cały system naprawdę połączy jeziora z Elblągiem? Źródła potwierdzają przejście sześciu barek i ich dotarcie do miasta 30 października 1860 roku. Nie zachował się wiarygodny dzienny rozkład tej podróży, dlatego animacja pokazuje tylko potwierdzony kierunek.

Gotowe do odtworzenia.

Źródło: kalendarium Kanału Elbląskiego
Kanał i Drużno

Jezioro nie jest tłem dla zabytku.

Drużno jest bardzo płytkim, zarastającym jeziorem, połączonym rzeką Elbląg z Zalewem Wiślanym. Wahania poziomu wody, trzcinowiska i tor żeglugowy tworzą jeden system.

ok. 1 m
charakterystyczna niewielka głębokość
PLB280013
obszar specjalnej ochrony ptaków
1966
utworzenie rezerwatu Jezioro Drużno

Mapa pokazuje przebieg szlaku, nie obszar dostępny do swobodnego zwiedzania. Brzegi rezerwatu mają ograniczony dostęp.

GDOŚ — formularz Natura 2000
Materiały źródłowe

Trzy materiały, trzy sposoby patrzenia na kanał.

Źródła nie są dodatkiem do opowieści. Każde odpowiada na inne pytanie: jak działał mechanizm, jak widziano go w XIX wieku i jak dziś chroni się jego historię.

1861 · plansza techniczna

Wózek i statek jako jeden układ.

Oryginalny arkusz pokazuje, że pochylnia nie była prostym „wyciągiem dla łodzi”. Statek, wózek i tory tworzyły zaprojektowany wspólnie system transportu między dwoma poziomami wody.

Zobacz planszę z 1861 roku

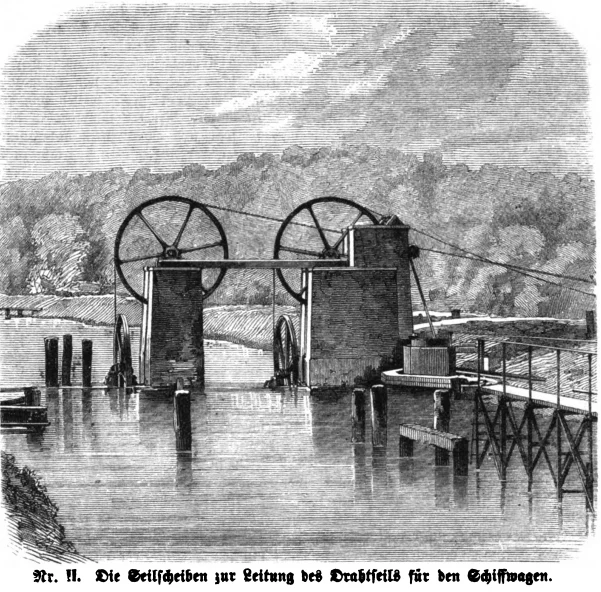

1864 · drzeworyt prasowy

Maszyna widziana z bliska.

Rycina pozwala śledzić widoczne elementy pracy pochylni: liny, koła prowadzące, tory i skalę urządzenia wobec człowieka. To świadectwo działania, a nie tylko dziewiętnastowieczna dekoracja.

Zobacz rycinę z 1864 roku
Buczyniec · Izba Historii

Od dokumentu do żywego zabytku.

Modele, dokumenty i materiały regionalne pomagają połączyć technikę z historią ludzi, pracy oraz krajobrazu. Dzięki nim kanał przestaje być pojedynczą atrakcją i staje się całą drogą wodną.

Poznaj Izbę Historii
07 / W teren

Jak chcesz go zobaczyć?

Porównaj rejs, rower, samochód i spacer. Planer nie ukrywa słabszych stron: pokazuje dojazd, powrót, parkingi, wysiłek oraz to, czy dany wariant sprawdzi się z rodziną.

Ile masz czasu?
Co jest najważniejsze?
Najlepsze dopasowanieRejs

W sezonie pół dnia wystarczy na klasyczny rejs przez pięć pochylni i jezioro Drużno.

Porównanie czterech sposobów zwiedzania Kanału Elbląskiego
SposóbCzasWysiłekNajmocniejsza stronaPowrótZ rodziną
2–11 godz.niskiprzejazd statkiem po wózkuautobus lub rejs okrężnytak, lecz długość ma znaczenie
5–7 godz.średni / wysokipięć pochylni w jednym rytmiepętla lub odbiór z trasydla starszych dzieci jeżdżących terenowo
5–7 godz.niski / średniporównanie wszystkich konstrukcjipętla drogowanajłatwiejszy całodniowy wariant
2–3 godz.niskimechanizm widziany z bliskapętla przy Buczyńcubardzo dobry na pierwszą wizytę
01 · Najpełniejsze doświadczenie kanału

Rejs

Jedyny wariant, w którym mechanizm poznajesz jako pasażer — od wpłynięcia na wózek po ponowne zejście na wodę.

Sprawdź ofertę operatora
Warianty czasu
  1. Buczyniec → Jeleniecztery pochylnie · autobus ok. 20 min
  2. Buczyniec ↔ Elblągpięć pochylni i jezioro Drużno · autobus ok. 45 min
  3. Ostróda ↔ Elblągpełny szlak · tylko w wybrane dni
Logistyka
Dojazd
Start w Buczyńcu 1A albo w Elblągu przy ul. Wodnej 1B. Na wielu trasach operator zapewnia autobus powrotny.
Parking / powrót
Buczyniec: parking bezpłatny. Elbląg, okolice Starego Miasta: parking płatny od poniedziałku do piątku.
Z rodziną
Na statku jest toaleta; dla dzieci najlepiej dobrać trasę 2- lub 3-godzinną zamiast całodziennej.
Rezerwacja
Rezerwacja zdecydowanie zalecana. Godziny i dostępność miejsc mogą się zmieniać.
Przebieg
  1. Buczyniec lub Elbląg
  2. pochylnie
  3. jezioro Drużno
  4. autobus powrotny
Przed wyjazdem
  • bilet kupiony wcześniej
  • warstwa przeciwwiatrowa
  • czas na transport powrotny

Czasy rejsów pochodzą z oferty operatora na sezon 2026. Archiwalną ofertę sprawdzono 30.07.2026. Czasy wariantów lądowych są orientacyjne — zależą od nawierzchni, pogody, liczby postojów i dostępności lokalnych dróg. Przed wyjazdem sprawdź komunikaty Wód Polskich oraz warunki u wybranego przewoźnika.
